چگونه موتور مناسب برای کرکره برقی پارکینگ انتخاب کنیم؟
  • 2021-12-14

چگونه موتور مناسب برای کرکره برقی پارکینگ انتخاب کنیم؟

 انتخاب موتور کرکره مناسب به عوامل مختلفی بستگی دارد، مانند وزن تیغه کرکره، نوع پروفیل تیغه، اندازه درب کرکره، تعداد ضربه ها، فضایی که باید اجرا کنیم و غیره دارد . در زیر به بیان نکات اصلی انتخاب موتور مناسب برای کرکره می پردازیم.کرکره برقی را با توجه به مولفه های ارائه شده توسط اسمارت کو انتخاب کنید



مهمترین عاملی که در انتخاب قدرت موتور کرکره تأثیر می گذارد وزنی است که موتور باید تحمل کند. بیشتر وزن بر روی تیغه های کرکره است، اما مهم است که از وزن سایر قطعات مانند بالای لوله کرکره و هر قسمتی که به نوعی وزن اضافی بر روی موتور وارد می کند، غافل نشوید. در زیر ابتدا یک روش ساده برای محاسبه توان مورد نیاز یک موتور کرکره را معرفی می کنیم و سپس فرمول دقیق تری را توضیح می دهیم که برای افراد علاقه مند و حرفه ای در زمینه موتورهای کرکره بسیار مفید است.



وزن تیغه برقی کرکره را محاسبه کنید:



به طور کلی وزن تیغه به نوع پروفیل استفاده شده و اندازه آن بستگی دارد. اگر وزن هر متر مربع تیغه ای که استفاده می کنید را بدانید می توانید وزن کل تیغه را با ضرب در اندازه تیغه محاسبه کنید، محاسبه دقیق تری خواهید داشت، اما اگر وزن آن را نمی دانید. به ازای هر متر مربع تیغه ای که استفاده می کنید می توان گفت پروفیل های آلیاژ آلومینیوم دوجداره معمولاً در کرکره برای درب فروشگاه ها و پارکینگ های ساختمان استفاده می شود، می توان وزن هر متر مربع را حدود 10 کیلوگرم فرض کرد، این عدد را در ابعاد تیغه ضرب کنید. اندازه تیغه کرکره برای بدست آوردن وزن تقریبی کل تیغه.



محاسبه گشتاور یا قدرت موتور کرکره:



وزن تیغه کرکره * شعاع لوله 100/کرکره * ضریب اطمینان



این به ما حاصل ضرب مقادیر "نیوتن متر-نیوتن متر" را می دهد.



وزن تیغه:



در رابطه فوق وزن تیغه طبق توضیحات قبلی برابر با مساحت تیغه (طول * عرض تیغه) ضرب در وزن یک متر مربع تیغه می باشد که وزن یک متر مربع را 10 کیلوگرم فرض می کنیم. برای تیغه آلومینیومی دو جداره به عنوان مثال: برای تیغه آلومینیومی دو جداره 4*3 وزن به صورت زیر محاسبه می شود:



 120 کیلوگرم = 3 * 4 * 10 = وزن تیغه



ضریب اطمینان:



برای اطمینان از اینکه موتوری که انتخاب می کنیم کمترین توان مورد نیاز را دارد و در طول زمان مشکلی ایجاد نمی کند، عدد حاصل را در 1.2 تا 1.6 ضرب کنید تا موتوری با 20 تا 60 درصد افزایش قدرت انتخاب کنید.پس از بدست آوردن عدد نهایی باید موتوری با قدرت بیشتر از این عدد انتخاب کنیم.به عنوان مثال، ظرفیت موتور مورد نیاز برای 4 *3 کرکره با شعاع 40 میلی متر به شرح زیر محاسبه می شود:



120 * 40/100 * 1.2 = 57.6 نیوتن متر



در این صورت باید از موتوری با ظرفیت حداقل 60 نیوتن متر استفاده کنیم. در زیر توضیحات علمی و مفصل تری ارائه خواهیم داد که برای متخصصین کرکره برقی بسیار مناسب است.

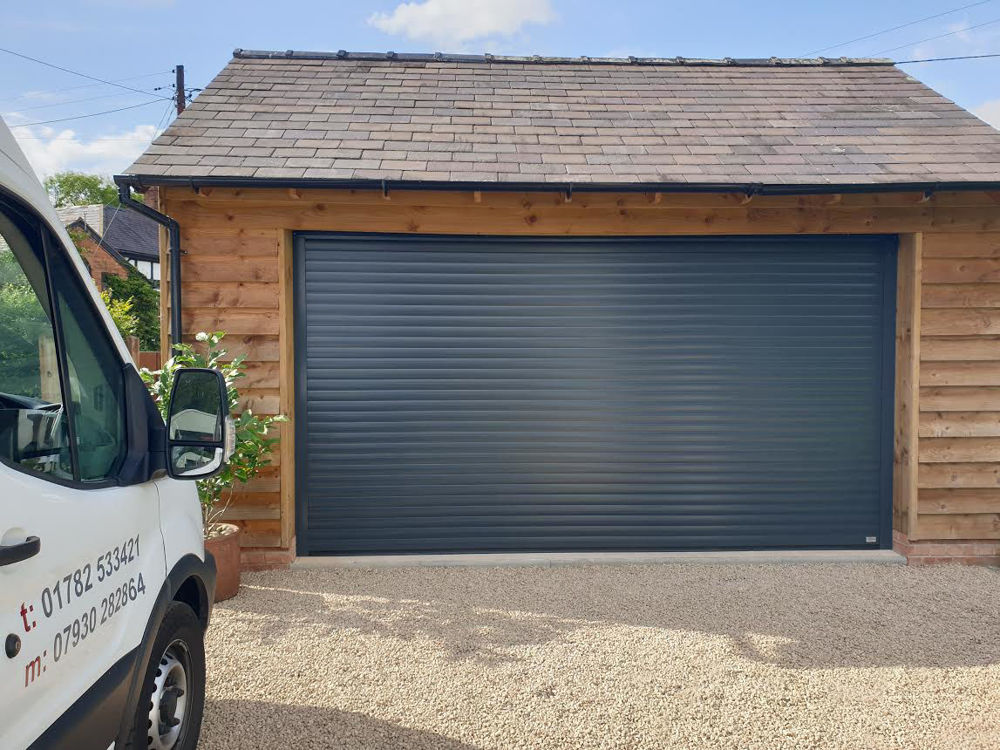

قدرت موتور کرکره



به قدرت (گشتاور) موتور کرکره نگاه دقیق تری بیندازید:



در واقع آنچه در قسمت قبل به عنوان ظرفیت یا توان موتور استفاده کردیم، به عبارت علمی تر، میزان گشتاور (تورک) موتور است. برای انتخاب موتور مناسب برای کرکره ابتدا باید مقدار گشتاور مورد نیاز خود را محاسبه کنیم و سپس موتوری با گشتاور نامی بیشتر از عدد مشخص شده در مشخصات موتور بر حسب نیوتن متر انتخاب کنیم.



مقدار به دست آمده گشتاور چیست؟



گشتاور نیروی چرخش ضرب در شعاع چرخش است. یک مثال ساده برابر با نیروی چرخشی است که برای سفت کردن مهره استفاده می کنیم ضربدر طول آچاری که استفاده می کنیم.



 رابطه گشتاور به شرح زیر است:



گشتاور = نیرو * شعاع محور چرخش



اگر نیرو بر حسب نیوتن و طول محور چرخش بر حسب متر باشد، واحد گشتاور «نیوتن متر-نیوتن متر» خواهد بود.



قدرت یا گشتاور؟



اکنون که با مفهوم گشتاور آشنا شدیم، می توان به طور دقیق و علمی در مورد گشتاور موتورهای کرکره صحبت کرد. در واقع عدد معرفی شده در مشخصات موتور در «نیوتن متر» «گشتاور اسمی» موتور است که در بسیاری از موارد به توان اشاره دارد و توان الکتریکی مفهومی کاملاً متفاوت از گشتاور  است.



تعریف صحیح نیرو، انرژی یا کار تقسیم بر زمان است.



اطلاعات دقیق تر در مورد محاسبه گشتاور مورد نیاز برای باز کردن کرکره:



در این قسمت قصد داریم از فرمول گشتاور برای توضیح رابطه ای که در ابتدای مقاله توضیح داده شد استفاده کنیم. طبق فرمول برای محاسبه گشتاور به نیروی لازم برای چرخش و شعاع چرخش نیاز داریم.همانطور که می دانید جرم درب کرکره بر حسب کیلوگرم بیان می شود و نیروی لازم برای بالا بردن آن بر حسب فرمول زیر بر حسب نیوتن محاسبه می شود:



نیروی لازم برای بالا بردن کرکره = جرم کرکره * شتاب زمین



شتاب گرانشی زمین حدود 10 است و روش محاسبه جرم کرکره در ابتدای مقاله معرفی شده است.شعاع محور چرخش را باید محاسبه کرد البته معمولاً بر حسب میلی متر است پس باید 1 را به فرمول اضافه کرده و بر 1000 تقسیم کنیم تا تبدیل به یک متر شود.



بنابراین گشتاور مورد نیاز ما برابر است با:



نیروی مورد نیاز = جرم تیغه (وزن) کرکره * 10



شعاع چرخش = 1000 / کرکره بالای شعاع مخزن



گشتاور مورد نیاز = جرم تیغه * (100 / شعاع میلی متر)



حال برای ایجاد فاصله اطمینان، عدد بدست آمده را در ضریب 1.2 تا 1.6 ضرب کنید تا مطمئن شوید که گشتاور لازم برای افزایش کرکره را فراهم می کند.اکنون باید موتوری را انتخاب کنیم که گشتاور اسمی آن بر حسب "نیوتن متر" بیشتر از گشتاور مورد نیاز سیستم درب کرکره ما باشد. حال سوال این است که گشتاور اسمی چقدر است؟ دور موتور چیست و چه رابطه ای بین آنها وجود دارد؟ در زیر به توضیح این شرایط می پردازیم.

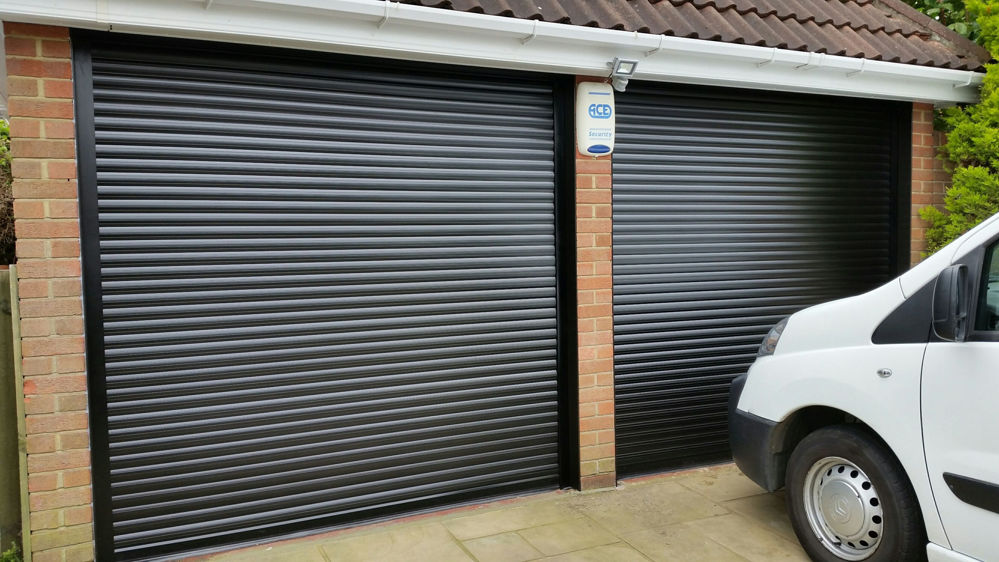

سرعت موتور کرکره چقدر است؟



سرعت موتور کرکره چقدر است؟



دور موتور معیار خوبی برای سرعت موتور کرکره است.معمولاً با RPM (RPM) اندازه گیری می شود که تعداد دفعاتی است که موتور یک دور در دقیقه کامل می کند. هرچه دور موتور بیشتر باشد، کرکره سریعتر شتاب می گیرد.گشتاور اسمی و رابطه آن با دور موتور (rpm)



تعداد گیت های کرکره و موتورهای قابل اجرا



یکی دیگر از عوامل مهم در انتخاب موتور کرکره تعداد باز و بسته شدن هایی است که در یک بازه زمانی خاص (مثلاً یک روز) انتظار داریم. اگر کرکره شما کمتر روشن و خاموش می شود، به عنوان مثال، از کرکره برای باز و بسته کردن درهای فروشگاه چندین بار در روز استفاده می شود، در این صورت یک موتور لوله ای با گشتاور خوب انتخاب خوبی خواهد بود. اما اگر درب های کرکره را برای پارک در یک ساختمان شلوغ نصب می کنید، بهتر است از موتور جانبی استفاده کنید.



موتور توبولار کرکره برقی :



موتور توبولار یکی از موتورهای اصلی و قدیمی است که برای کنترل موتورهای کرکره استفاده می شود و با برق 220 ولت کار می کند. موتور توبولار در قسمت محوری بالای کرکره قرار دارد که معمولاً به شکل یک سیلندر فلزی با لبه در انتهای آن قرار دارد. هر موتور توبولار دارای سه سیم است و با اعمال برق یا 220 ولت به سیم های مناسب، موتور می چرخد ​​تا کرکره را پایین یا بالا ببرد.



موتور جانبی الکتریکی کرکره:



یکی دیگر از مدل های جدید موتور درب کرکره ساید موتور است که همانطور که از نامش پیداست در کنار محور درب کرکره قرار گرفته و آن را کنترل می کند. ولتاژ کاری موتورهای کرکره معمولاً 220 ولت AC و 24 ولت DC است. البته موتورهای جانبی 24 ولتی مفیدتر هستند زیرا در صورت قطع برق می توانند توسط باتری یا UPS (منبع برق اضطراری) پشتیبانی شوند. برای شارژ باتری می توان آن را به برق شهری یا حتی پنل های خورشیدی متصل کرد. موتور ساید به اصطلاح دیسکی شکل است که برخلاف موتور توبولار داخل شفت کرکره قرار نمی گیرد بلکه در انتهای شفت ثابت می شود که معمولا با زنجیر به شفت کرکره متصل می شود. یکی از عملکردهای موتور ساید سیستم چتر نجات است که در صورت بروز نقص فنی از سقوط کرکره جلوگیری می کند.



موتور الکتریکی ساید کرکره:



موتور ساید برای درب های قدیمی و غیر اتوماتیک کرکره مناسب است. اگر می خواهید درب قدیمی کرکره فروشگاه را روشن کنید تا بتوانید با ریموت کنترل کرکره بدون تعویض کرکره آن را بالا و پایین کنید، این نوع موتور مناسب شما خواهد بود. البته با به وجود آمدن موتورهای لوله ای و جانبی استفاده از این روش بسیار محدود شده است و امروزه به ندرت از موتورهای مرکزی کرکره استفاده می شود.

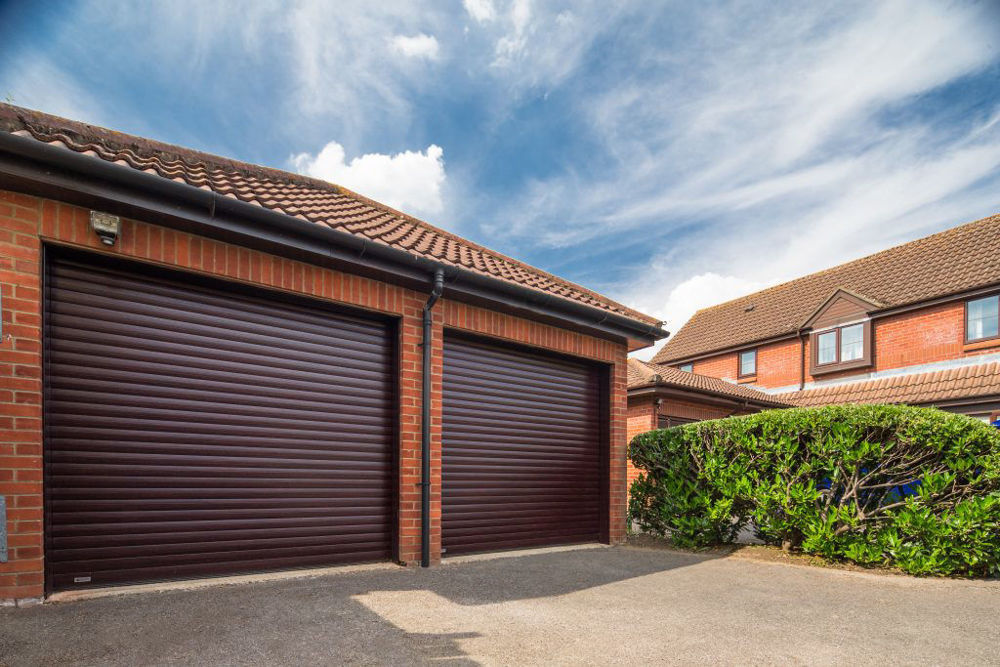

مقایسه موتور توبولار و موتور ساید الکتریکی کرکره



مقایسه موتور توبولار و موتور ساید الکتریکی کرکره:



با توجه به جدول فوق متوجه می شویم که استفاده از موتورهای توبولار برای مکان هایی با فضای کم در اطراف درب های کرکره (مانند مغازه ها) مناسب است.موتورهای توبولار با ظرفیت 60 تا 140 نیوتن متر در بازار وجود دارد و موتور مناسب باید برای آن انتخاب شود. این موتورها را می توان برای کرکره با عرض کم تا متوسط ​​و کارکرد کم استفاده کرد. انواع دیگر موتورهای توبولار با قدرت 140 تا 300 نیوتن متر به عنوان موتور توبولار صنعتی برای درب هایی با عرض بیشتر و وزن بیشتر استفاده می شود.



تعمیر موتور کرکره برقی:



در حال حاضر بسیاری از مدل های موتور کرکره دارای گارانتی و پشتیبانی هستند اما در صورت نیاز به تعمیر موتور کرکره نکات زیر بسیار حائز اهمیت است.



تعمیر موتور توبولار :



برای تعمیر موتور توبولار باید از شفت بالایی کرکره خارج شود و برای این منظور باید تیغه کرکره باز شود. فرآیند تعمیر یا تعویض موتور توبولار کرکره نسبت به موتور جانبی دشوارتر است، اما به دلیل هزینه کم موتور، فضای کم اشغال شده و سرعت باز و بسته شدن سریع کرکره، این نوع موتور دارای بسیاری از برنامه های کاربردی در بازار است.



تعمیر موتور ساید:



یکی از مزایای استفاده از موتورهای ساید این است که تعمیر آنها نسبت به موتورهای توبولار راحت تر است. برای تعمیر یا تعویض موتور ساید نیازی به بازکردن تیغه کرکره نیست.چون موتور در کنار و بیرون کرکره قرار دارد فقط خود موتور را می توان از سیستم کرکره جدا کرد و تعمیر یا تعویض کرد. با توجه به اینکه موتور جانبی دارای سیستم ایمنی است که می تواند از افتادن تیغه کرکره در حین تعمیر و نگهداری جلوگیری کند.



وقتی موتور کرکره خاموش است چگونه کرکره را فعال کنیم؟



اگر در شهر با قطع ناگهانی برق مواجه شدید یا موتور کرکره شما به هر دلیلی قطع شد، نگران نباشید، می توانید با استفاده از نکات زیر بسته به نوع موتور خود، درب کرکره را به صورت دستی بالا و پایین ببرید.



قطع برق موتور توبولار کرکره:



با آچار آزاد کننده، موتور توبولار کرکره را می توان مانند سوله کارگاه بالابر حرکت داد. اگر آچار آزاد کننده کرکره ندارید، می توانید از آچار جک ماشین نیز برای جابجایی کرکره استفاده کنید.

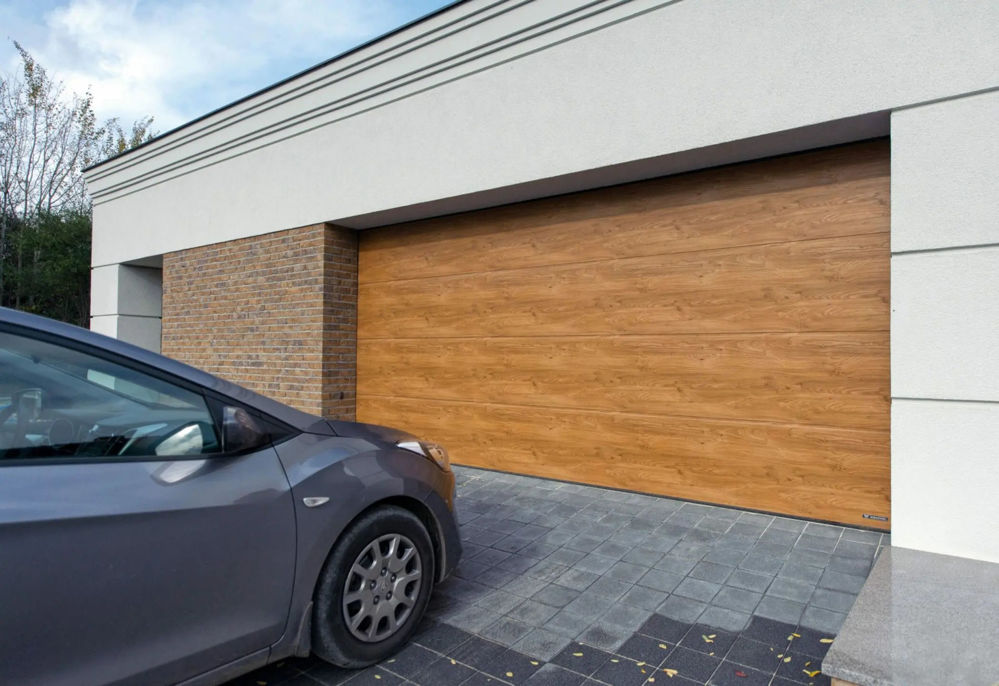

تفاوت بین موتورهای کرکره AC و DC





وظیفه اصلی موتور کرکره تبدیل انرژی الکتریکی به انرژی مکانیکی است. بین انواع موتورها تفاوت هایی وجود دارد که در اینجا به مهم ترین تفاوت ها مانند انواع موتورهای برقی کرکره، انواع کویل ها و AC یا DC بودن آنها می پردازیم.



تفاوت بین موتورهای کرکره AC و DC



موتور توبولار برقی کرکره طوری طراحی شده است که به طور محکم در شفت الکتریکی کرکره قرار می گیرد. موتورهای توبولار برای تردد متوسط ​​و وزن تا 140 کیلوگرم (موتورهای توبولار صنعتی تا 350 کیلوگرم) قابل استفاده هستند. از آنجایی که دسترسی به موتور برای خلاص شدن از شر آن در مواقع ضروری دشوار است، بهتر است از موتوری با یو پی اس استفاده کنید. قیمت موتور توبولار اتوماتیک کرکره نسبت به سایر موتورها کمی کمتر است اما کارکرد مجاز آن کمتر از موتورهای ساید است.



تفاوت اصلی موتورهای AC و DC در منبع تغذیه است.موتورهای AC دارای ورودی برق AC و موتورهای DC دارای ورودی غیر AC یا DC هستند. معمولا همه موتورها با 1 سال گارانتی عرضه می شوند. قیمت موتورهای دارای لیسانس در ایتالیا یا آلمان چندین برابر این موتورها است، بنابراین استفاده از این موتورهای گران قیمت در پروژه از نظر اقتصادی غیر منطقی است.



نتیجه گیری



استفاده و بکار گیری موتور های مناسب برای کرکره های برقی بسته به میزان ابعاد کرکره برقی و وزن آن از موتور های توبولار و ساید که مزایا و معایب به خصوص خود را دارند می توان بهره برد تا در محیط های مناسب از آن ها استفاده کرد برای کسب اطلاعات بیشتر از اسمارت کو کمک بگیرید .
