انواع کنترل پنل اعلام حریق چیست؟
  • 2022-02-13

انواع کنترل پنل اعلام حریق چیست؟

هر سیستمی نیاز به یک ذهن متفکر و برنامه ریزی داردکه در سیستم هشدار آتش سوزی پنل اعلام حریق این وظیفه را برعهده دارد. انواع پانل ها باید در هر موقعیت و مکانی با توجه به ویژگی هایشان به درستی استفاده شوند. در این مقاله سعی داریم شما را با انواع مختلف این تجهیزات آشنا کنیم و عملکرد آنها را شرح دهیم با اسمارت کو همراه باشید.


دلیل استفاده از سیستم اعلام حریق


با افزایش مصرف برق خانگی و تجاری، تعداد آتش سوزی ها روز به روز بیشتر می شود. هنگامی که آتش سوزی در مکانی رخ می دهد، اگر نبرد به موقع انجام نشود، عدم اطفاء به موقع باعث وحشت مردم، فرار از عقب ماندگی و همچنین عوامل نامطلوب دیگری می شود که خسارات جانی و مالی زیادی را به دنبال خواهد داشت.یکی از شایع ترین علل آتش سوزی در این ساختمان ها مربوط به سیستم های برق و سیم کشی است.


پنل اعلام حریق (Fire Alarm Control Panel)



پنل کنترل اعلام حریق هسته سیستم اعلام حریق در نظر گرفته شده است که با بررسی تمامی ورودی ها، خروجی ها را نیز کنترل کرده و وظیفه تامین برق مورد نیاز تمامی مقاطع را بر عهده دارد. فناوری مدار مورد استفاده در برد مرکزی اغلب SMD است. پانل مرکزی اعلام حریق بسته به تعداد زون‌های دستگاه دارای اندازه های مختلفی می باشد و با توجه به مواردی مانند نوع کاربری، اندازه ساختمان، تعداد فضاها و تجهیزات مورد نیاز، پنل اعلام حریق مرکزی مناسب انتخاب می شود.



انواع  کنترل پنل  اعلام حریق چیست؟



انواع متنوعی از پنل اعلام حریق در بازار به فروش می رسد که بر اساس ایرانی یا خارجی بودن و همچنین استانداردهای فنی تخصصی به دسته های زیر تقسیم می شوند.

    پنل اعلام حریق متعارف
    پنل اعلام حریق آدرس ‌پذیر
    پنل اعلام حریق بی سیم یا وایرلس

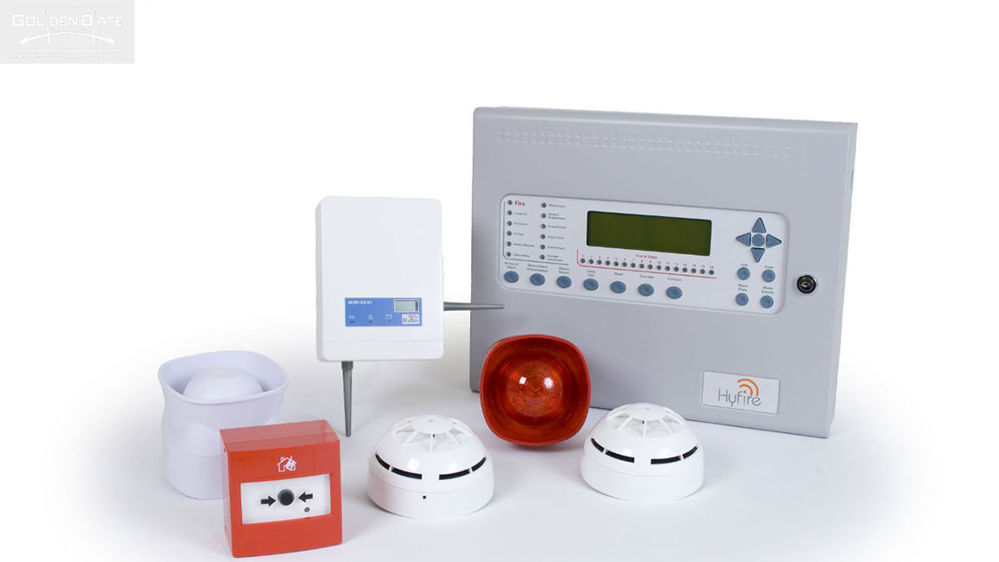

انواع پنل اعلام حریق



انواع پنل اعلام حریق



پنل اعلام حریق متعارف



پانل های اعلام حریق متعارف یکی از قدیمی ترین انواع تجهیزات اعلام حریق هستند. این پنل ها در طول سال ها تغییر چندانی نکرده اما هنوز هم محبوبیت خود را حفظ کرده اند. تابلوهای کنترل اعلام حریق متعارف در واقع مجموعه ای از مدارهای متصل به هم هستند که به یک تابلوی کنترل مرکزی متصل می شوند. هر مدار همچنین نشان دهنده یک منطقه یا زون است. بنابراین این سامانه نمی تواند محل دقیق آتش سوزی را اعلام کند; اما با مدار آن زون یا منطقه، می توانید مرزهای آتش را ردیابی و برای خاموش کردن آن اقدام کنید. با توجه به این عدم دقت (از نظر نشان دادن محل دقیق آتش سوزی) و همچنین هزینه کمتر و مقرون به صرفه بودن، این سیستم برای استفاده در ساختمان های کوچک و به طور کلی پروژه های کوچک یا متوسط مناسب است.



پنل اعلام حریق آدرس پذیر



سیستم های اعلام حریق آدرس پذیر در ساختمان های بزرگ، مراکز تجاری و صنعتی و ... استفاده می شود. این سیستم ها قادر به تشخیص محل دقیق آتش سوزی هستند. سیستم های اعلام حریق آدرس پذیر نیاز به آدرس پذیری پنل اعلام حریق دارند. پنل های آدرس پذیر هوشمند هستند و به طور مداوم بر عملکرد سیستم نظارت می کنند. علاوه بر این، این پنل ها می توانند رخداد ها و رویدادهایی را که در سیستم رخ می دهند به طور مداوم نمایش دهند. پنل آدرس پذیر دارای صفحه نمایش LCD لمسی است و تمامی رویدادها در این صفحه نمایش داده می شود.



پنل های آدرس پذیر از بسیاری جهات شبیه به کنترل پنل های متعارف هستند، اما تفاوت بسیار زیادی بین آنها وجود دارد.در سیستم های اعلام حریق آدرس ‌پذیر، آشکارسازها و شستی‌ها هر کدام آدرس منحصر به فرد خود را دارند، به طوری که با فعال سازی هر کدام می توان محل دقیق خطر را مشخص کرد. به این ترتیب سرعت پردازش بیشتر و آسیب ناشی از آتش سوزی بسیار کمتر می شود. علاوه بر این، قطعات از طریق یک حلقه به برد متصل می شوند که با توجه به برند، سازنده، مدل برد، تعداد حلقه ها و بر همین اساس تعداد تجهیزات متصل به آن متفاوت است.



علاوه بر این، در سیستم‌های اعلام حریق قابل کنترل، پنل اعلام حریق می‌تواند هم آشکارسازها و هم تجهیزات را کنترل کرده و خطاهای احتمالی را شناسایی کند. قبلاً برای پردازش این تابلوها از کلیدهای اعشاری استفاده می شد که بعداً یک کلید جایگزین شد. اما امروزه این کار به راحتی با استفاده از یک کد داخلی انجام می شود. انعطاف پذیری بالای پنل آدرس پذیر امکان نظارت و کنترل بیشتر سیستم را فراهم می کند، بنابراین در پروژه های بزرگ مانند ساختمان های تجاری، ساختمان های صنعتی، مکان های تفریحی و غیره استفاده می شود.



پنل اعلام حریق وایرلس یا بیسیم



 پانل های اعلام حریق متعارف و قابل کنترل با تمام امکاناتی که دارند برای عملکرد صحیح نیاز به کابل کشی زیادی دارند. با این حال، با گذشت زمان ما همچنین شاهد ظهور سیستم های اعلام حریق بی سیم هستیم. این پنل ها همانطور که از نامشان پیداست بدون نیاز به کابل و سیم کار می کنند و به جای تکیه بر استحکام کابل ها از نیروی امواج استفاده می کنند. بی‌سیم بودن و نصب راحت و بدون سیم‌کشی، استفاده از این نوع سیستم اعلام حریق را بسیار آسان می کند.



ویژگی هایی مانند حفظ ظاهر ساختمان بدون ایجاد تغییرات، قابلیت تنظیم و انعطاف پذیری بالا و همچنین کاهش هزینه ها، این نوع سیستم و پانل مرکزی اعلام حریق را بسیار راحت و کاربردی کرده است.همانطور که گفتیم نصب این سیستم نیازی به کابل، لوله، داکت و خرابی ندارد و با فعال شدن سیستم، پنل اعلام حریق فعال می شود و سیستم با شماره از پیش تعیین شده تماس می گیرد. پنل اعلام حریق بی‌سیم یا وایرلس دارای باتری داخلی و منبع تغذیه است و با امواج رادیویی محیط تداخلی نخواهد داشت.

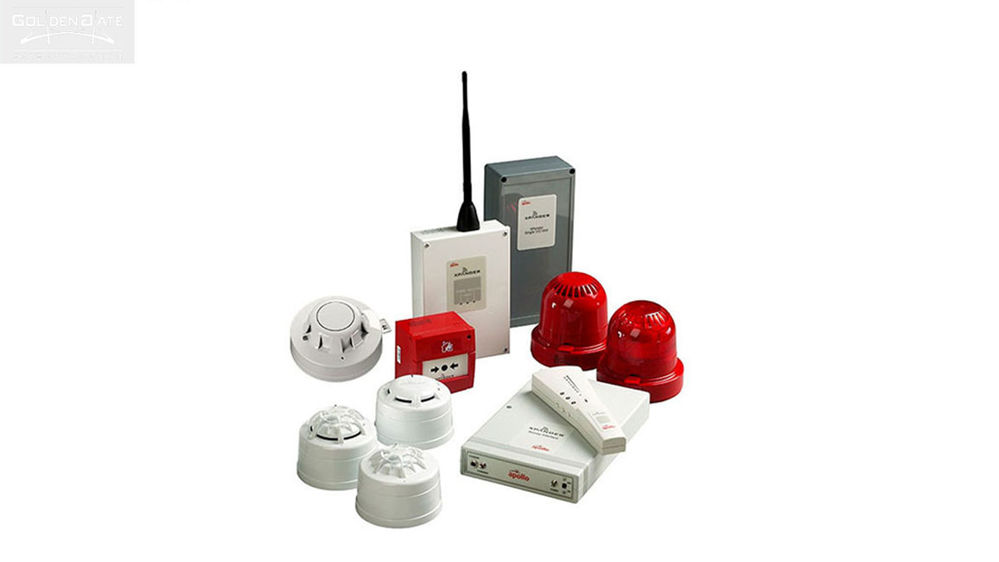

پنل اعلام حریق وایرلس یا بیسیم


اجزای پنل کنترل سیستم اعلام حریق



منبع تغذیه کنترلی پنل اعلام حریق (PSU): در دو نوع برق اصلی (AC) و ثانویه (DC) موجود است. منبع تغذیه اصلی یا درون کنترل پنل اعلام حریق و یا خارج از آن قرار می گیرد. منبع تغذیه ثانویه در مواقع اضطراری مانند قطع برق وارد مدار می شود که شامل دو باتری 12 ولتی است. ولتاژ و جریان خروجی به ترتیب 24 ولت و 2 آمپر است. البته شایان ذکر است که در کنترل پنل های مختلف این اعداد می توانند متفاوت باشند. همچنین مقدار آمپر باتری کنترلی پنل اعلام حریق به تعداد مناطق کنترل روی برد بستگی دارد.


برد الکترونیکی کنترل پنل اعلام حریق: یک برد الکترونیکی که شامل فیوزها، رله ها، دوشاخه ها و پایانه ها می باشد.



پایانه های اتصال کنترل پنل اعلام حریق: مرکز کنترل اعلام حریق شامل حداقل 10 ترمینال مربوط به خروجی AUX، کنتاک، اتصال فلاشر و آژیر و اتصال زون می باشد. به عبارت دیگر برای هر منطقه با دو ایستگاه یک خروجی وجود دارد، یعنی هر چه تعداد مناطق بیشتر باشد خروجی بیشتر می شود.


    LED های کنترلی پنل اعلام حریق: این نشانگرها شامل چندین چراغ هستند که هر کدام برای نشان دادن یک رویداد خاص روشن می شوند. LED ها را می توان با تعداد مناطق در کنترل پنل اعلام حریق و تعداد حلقه ها در مرکز کنترل اعلام حریق کنترل کرد.


        چراغ سبز: این دکمه پاور است که نشان می دهد سیستم فعال است.
        چراغ زرد: نشان دهنده خطای سیستم است.
        چراغ قرمز: هنگام وقوع آتش سوزی روشن می شود و زنگ هشدار فعال می شود.
        چراغ مربوط به زون: زمانی که آتش سوزی در یک منطقه خاص رخ می دهد، نور آن منطقه روشن می شود.
    بیزر کنترل پنل اعلام حریق: هنگامی که زنگ مرکزی آتش با مشکل مواجه شود، بوق به صدا در می آید.
    سوئیچ پنل کنترل پنل اعلام حریق: روی درب پنل قرار دارد. این کلید برای قفل کردن پنل برای جلوگیری از دسترسی افراد عادی به آن استفاده می شود.
    شستی های کنترل پنل اعلام حریق: شستی ها برای تنظیم مرکز کنترل اعلام حریق استفاده می شوند.
    کلیدهای کنترلی پنل اعلام حریق: این کلیدها شامل کلید تست سیستم، کلید راه اندازی مجدد سیستم، کلید ورود اطلاعات و کلیدهای جهت دار می باشد.
    دیود کنترل پنل اعلام حریق : دیودهای موجود در تابلو برق برای اعلام و پیش اخطار آتش سوزی، اعلام نقص در تابلو کنترل و اعلام شرایط عادی سیستم اعلام حریق در رنگ های قرمز، کهربایی و سبز استفاده می شود.


محل نصب کنترل پنل اعلام حریق



مرکز کنترل حریق در مکانی نصب خواهد شد که خطر آتش سوزی حداقل باشد. همچنین باید در محیطی با نور مناسب باشد. گاهی اوقات لازم است از برق اضطراری برای این کار استفاده شود. همچنین محل نصب کنترل پنل اعلام حریق باید دسترسی کافی به پله ها داشته باشد. مرکز کنترل اعلام حریق معمولا در نزدیکی ورودی تعبیه می شود تا به راحتی توسط ساکنین و آتش نشانان قابل مشاهده باشد.



همچنین بهتر است مرکز کنترل اعلام حریق در اتاق نگهبانی، انبار و رزرو هتل نصب شود. در مکان‌های عمومی بزرگ مانند بیمارستان‌ها، خوابگاه‌ها و مغازه‌ها که زنگ هشدار عمومی باعث ترس است، تابلوهای کنترل در یک اتاق خصوصی با نگهبان نصب می‌شوند و از آنجا با تلفن، دزدگیر و سایر، اعلان‌های اعلام حریق به سایر بخش ها اطلاع رسانی خواهد شد. که ساختمان را تخلیه کنید.کنترل پنل اعلام حریق باید توسط یک آشکارساز دود نصب شده در ارتفاع 1.8 تا 2 متری از سطح زمین محافظت شود.


عملکرد مقاومت در ترمینال سیستم اعلام حریق چگونه است؟



هنگام خرید یک سیستم، حداکثر تعداد آشکارسازهای قابل نصب بر روی هر زون در کاتالوگ آن نوشته شده است، به این معنی که نمی توان آنها را بیش از حد تعیین شده نصب کرد. حال اگر در هر زون کمتر از مقدار تعیین شده بخواهیم برای نصب آشکارساز اعلام حریق باید دستگاه را آگاه کنیم. برای این کار در انتهای مسیر بین کنتاکت های L2-in و L1-out دتکتور یک مقاومت 6.8 kOh وصل می کنیم تا مدار به جریان بیشتری نیاز نداشته باشد.

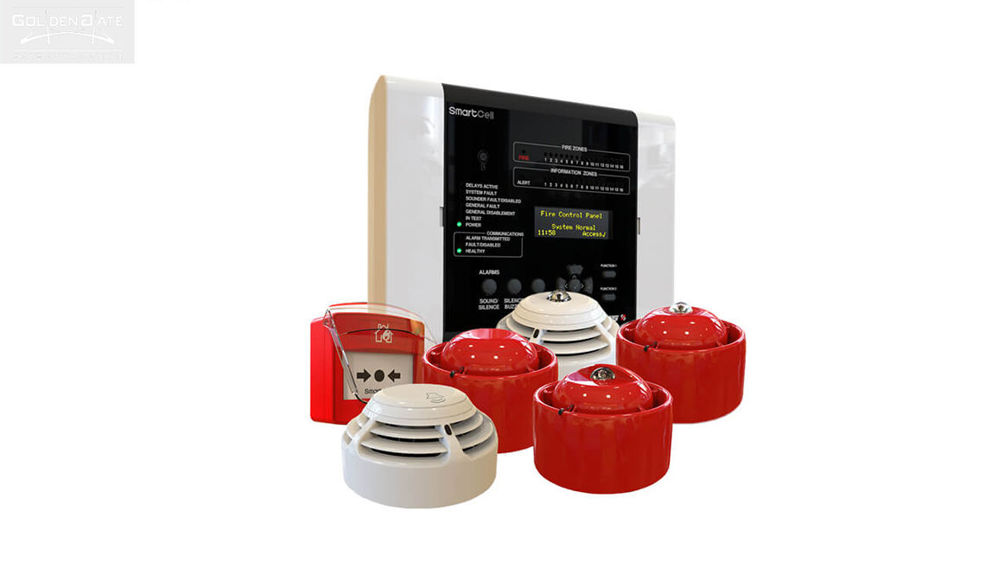

عملکرد مقاومت در ترمینال سیستم اعلام حریق چگونه است؟



مقاومت های ترمینال تابلوی مرکزی:



هنگام راه اندازی سیستم اعلام حریق، یک مقاومت 6.8 کیلو اهم بر روی پایانه های صفحه کنترلی که دستگاه روی آن نصب شده است، قرار می گیرد. اگر این مقاومت ها در مسیر مدار نباشند، سیستم به محض وصل شدن به برق، زنگ خطر را به صدا در می آورد.برای نصب هر یک از تجهیزات روی دستگاه باید مقاومت را از محل مورد نظر خارج کنیم.رنگ های این مقاومت از راست به چپ آبی، خاکستری، قرمز و طلایی می باشد


کنترل پنل اعلام حریق چگونه کار می کند



همانطور که در ابتدای این مقاله توضیح داده شد، کنترل پنل اعلام حریق وظیفه دریافت اطلاعات از دستگاه، نظارت بر آن و ارسال دستورات لازم به اجزای سیستم را بر عهده دارد.اما توجه به این نکته ضروری است که عملکرد این جزء محدود به زمان خطر نیست. مسئولیت تامین برق و کنترل تجهیزات و حتی خود مدار بر عهده برد مرکزی است.عملکرد تابلوهای کنترل اعلام حریق در یک سیستم متعارف و آدرس پذیر تفاوت چندانی ندارد و تنها تفاوت اصلی این دو سیستم را می توان در چهار نکته خلاصه کرد:



    وجود یا عدم وجود زبان ارتباطی برای اطلاع از محل دقیق آتش سوزی در سیستم آدرس پذیر یا فقط منطقه خطر در سیستم متعارف
    نحوه‌ی کابل کشی. در سیستم‌های آدرس پذیر مدار از تابلوی کنترل شروع می شود، تمام المان ها در یک مسیر قرار دارند و مدار در نهایت به تابلوی کنترل ختم می شود. در یک سیستم متعارف معمولاً دو مدار از برد کنترل شروع می شود، سنسورها در یک مدار و آلارم ها در مداری جداگانه قرار دارند و مدار با یک مقاومت خاتمه می یابد.
    نحوه اتصال تجهیزات و نوع مداربندی : در سیستم های آدرس پذیر، دستگاه به صورت سری در یک مدار قرار می گیرد و تاثیری بر پارگی سیم ها یا خرابی کل دستگاه حلقه ندارد. در سیستم های متعارف، تجهیزات به صورت موازی در مدار  بسته می شوند و پارگی سیم یا خرابی تجهیزات، کل مسیر را تحت تاثیر قرار می دهد.
    نحوه کنترل مدار و تجهیزات : این تا حد زیادی به نوع مدارکشی بستگی دارد. در سیستم های آدرس پذیر، نظارت توسط خود کنترل پنل با بررسی میزان جریان ارسالی و دریافتی انجام می شود. در یک سیستم متعارف، مقاومت انتهای خط برای حفظ جریان یکنواخت در هر انتهای منطقه بسته می شود. کاهش یا افزایش جریان منجر به خطر یا خطا می شود.


اخرین کلام


تابلوی کنترل سیستم اعلام حریق امروزه یکی از مهمترین اجزای مراکز و پروژه های بزرگ مانند بیمارستان ها، مراکز درمانی، ساختمان ها، کارخانه ها، هتل ها، ادارات بزرگ و مجتمع های تجاری با واحدهای متعدد می باشد، به طوری که تابلوی کنترل یک سیستم اعلام حریق یکی از اجزای اساسی موارد ذکر شده می باشد. در کنترل پنل تمامی وظایف توسط ریزپردازنده ها انجام می شود. همچنین سیم ها در این گونه سیستم ها به صورت حلقه هستند. برای کسب اطلاعات بیشتر با اسمارت کو تماس بگیرید.
