صفحه پلیت کرکره برقی چیست؟
  • 2022-03-19

صفحه پلیت کرکره برقی چیست؟

همانطور که میدانید کرکره برقی از اجزای مختلفی تشکیل می شود که یکی از اساسی ترین قطعات آن، صفحه پلیت است. محل نصب آن، در دو سمت بالایی کرکره می باشد که همچنین خود صفحه پلیت نیز دارای قطعات مختلفی است. این صفحه به عنوان تکیه گاه برای بسیاری از قطعات کرکره عمل می کند و بدون وجود آن، عملکرد درب کرکره برقی با اختلالات بسیاری روبرو می شود. در این مقاله که توسط سایت اسمارتکو تهیه و منتشر شده، به صفحه پلیت کرکره برقی و اطلاعات مربوط به آن می پردازیم. همراه ما باشید.



کرکره برقی چیست؟

در گذشته شاهد استفاده از کرکره های دستی و قدیمی بودیم که از آهن ساخته می شدند و مقاومت کمی در برابر عوامل محیطی داشتند. به همین دلیل، با مرور زمان، نوعی از درب اتوماتیک با نام کرکره برقی جایگزین کرکره های دستی و قدیمی شد. کرکره برقی از طریق موتور دانکر آلمان کرکره برقی و به طور عمودی، حرکت می کند. به طور کلی کرکره برقی، شکل مدرن و پیشرفته کرکره های دستی می باشد که از امنیت بالایی برخوردار است.

همچنین کاربرد این نوع از درب اتوماتیک در فضاهای داخلی، دارای اهمیت بالایی می باشد. زیرا می توان از طریق آن، باز و بسته کردن درب و پنجره ها را مدیریت نمود. جنس کرکره برقی از آلومینیوم بوده و به دلیل رنگ آمیزی های مختلف و کاربری آسانی که دارد، از استقبال افراد مواجه شده است. لازم به ذکر است که اهرم و تجهیزات الکترونیکی به کار رفته در کرکره برقی، قابلیت تنظیم و برنامه نویسی را دارد. بنابراین شما می توانید از طریق تنظیم اهرم و لوازم الکترونیکی، زمان باز و بسته شدن آن را تنظیم کنید.



اجزا و قطعات تشکیل دهنده کرکره برقی:

  • تیغه کرکره برقی
  • محفظه کرکره برقی
  • رول کرکره برقی
  • ریل کرکره برقی
  • ریموت کرکره برقی
  • کنترل پنل کرکره برقی

صفحه پلیت چیست؟


صفحه پلیت وظیفه راه اندازی سیستم و دستگاه را برعهده دارد. در کرکره برقی نیز وظیفه نگهدارنده لوله های شفت، اندکپ، بلبرینگ و… را انجام می دهد. همچنین این قطعه در کرکره، به صورت جفت بوده و در دو سمت کرکره برقی نصب می شود. به همین دلیل برای اینکه صفحه پلیت توانایی تحمل وزن کرکره برقی را داشته باشد، ضخامت زیادی دارد.


پس اگر صفحه پلیت از ضخامت کافی برخوردار نباشد، به سرعت فرسوده می شود. در نتیجه تغییر شکل داده و سبب تغییر حالت رل کرکره برقی می شود.علاوه بر این، جنس این قطعه از فولاد ساختمانی می باشد و نحوه تولیدش به صورت جفتی است. طراحی صفحه پلیت برای موتورهای گوناگون نیز مختلف بوده ولی نوع طراحی شده برای موتور ساید کرکره برقی، بزرگتر از موتور توبلار کرکره برقی است.



قطعات تشکیل دهنده صفحه پلیت


به طور کلی کرکره برقی از اجزای مختلفی مانند شفت، تیغه، موتور، رسیور و… ساخته شده است که هر یک وظیفه ای را بر عهده دارند. صفحه پلیت نیز از دیگر قطعات کرکره برقی محسوب می شود. این قطعه پس ار نصب کرکره، در بخش بالایی آن نصب می شود. صفحه پلیت خود نیز از اجزای گوناگونی، ساخته شده است و به دلیل اینکه، صفحه پلیت به کار رفته در موتور توبلار با صفحه پلیت به کار رفته در موتور ساید، متفاوت می باشد، در ذیل به شرح هر یک می پردازیم:


●قطعات تشکیل دهنده صفحه پلیت موتور توبلار کرکره برقی: یکی از مواد اصلی که در صفحه پلیت موتور توبلار استفاده می شود، گالوانیزه است که از ضخامت ۴ میلی متری برخوردار می باشد. علاوه بر این، دارای ابعاد ۲۰ در ۲۰، ۲۵ در ۲۵ و ۳۰ در ۳۰ است. همچنین روکش روی ورق های گالوانیزه، سبب افزایش مقاومت آنها شده است. بنابراین به دلیل خاصیت مقاومت در برابر شرایط محیطی، فاقد زنگ زدگی، فرسایش و پوسیدگی هستند. نکته مهم دیگر این است که بر روی صفحه پلیت، شیاری برای ریگلاژ موتور و لوله درام ایجاد می شود.
●قطعات تشکیل دهنده صفحه پلیت موتور ساید کرکره برقی: از اجزای این صفحه پلیت میتوان به میله ترانس، دو عدد پولکی گرد و پایه بلبرینگ و زنجیر صفحه اشاره نمود‌. در صورت عدم وجود اجزای اصلی در صفحه پلیت، کرکره برقی و موتور آن عملکرد صحیحی از خود نشان نخواهند داد.



وظیفه صفحه پلیت کرکره برقی


 صفحه پلیت به عنوان یک تکیه گاه برای موتور و شفت کرکره برقی، عمل می کند و شفت با قرار گرفتن عمود بر روی آن، نصب می شود. پس عدم وجود این صفحه، سبب اختلال و مشکلات بسیاری در عملکرد کرکره برقی ایجاد می کند. از آنجایی که صفحه پلیت وظیفه تحمل بار کرکره را بر عهده دارد، از ساختار محکم و مقاومی برخوردار می باشد. بنابراین توصیه می شود که برای درب های سنگین و بزرگ، از صفحه پلیت مقاوم استفاده کنید.

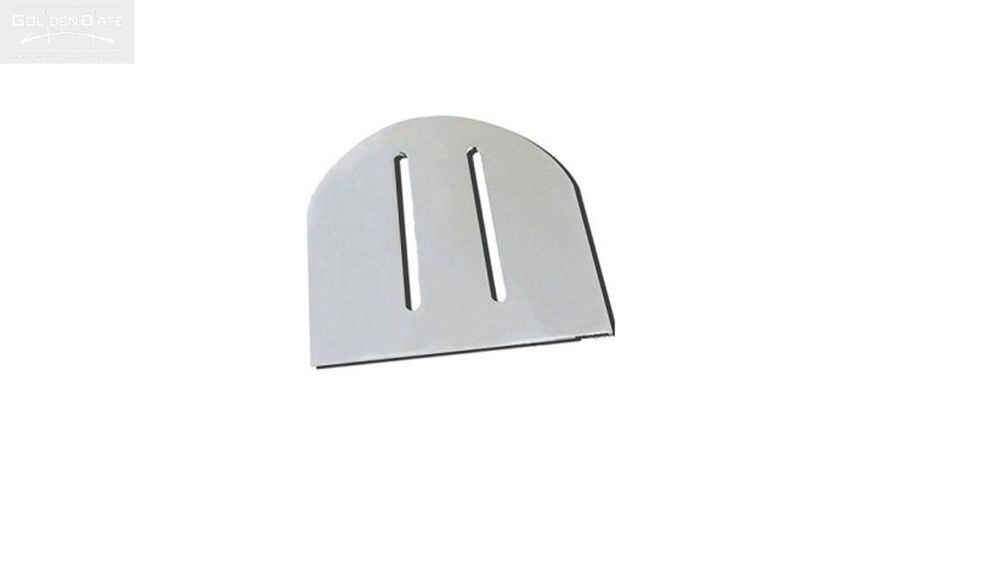

وظیفه صفحه پلیت کرکره برقی



انواع مدل های صفحه پلیت:


به طور کلی، صفحه پلیت در دو مدل صفحه پلیت برای موتورهای توبلار و صفحه پلیت صنعتی موتور ساید ساخته می شود.


●صفحه پلیت برای موتور توبلار: این نوع از صفحه در اندازه های ۲۵ و ۳۵ سانتی متری ساخته می شود. همچنین دارای شیارهایی برای تنظیم پایه ستاره ای و کتابی می باشد. علاوه بر این، در وزن های سبک و سنگین تولید می گردد ولی صفحه پلیت سنگین با ضخامت بالا، گزینه مناسبی است.‌زیرا سبب افزایش امنیت کار افراد می شود.
●صفحه پلیت صنعتی موتور ساید: این نوع از صفحه به صورت اختصاصی برای پکیج موتور ساید است که دو عدد می باشد. یک عدد از آن برای موتور و عدد دیگر برای نصب اندکپ است. پس صفحه پلیتی که سمت اندکپ است، توانایی نصب بلبرینگ اندکپ را دارد. همچنین صفحه سمت موتور نیز بزرگتر بوده و به یک دور زنجیر موتور سیکلتی مجهز می باشد که موجب انتقال قدرت موتور به لوله برای چرخاندن آن می شود.



خصوصیات صفحه پلیت کرکره برقی


●یکی از ویژگی های صفحه پلیت کرکره برقی، نگه داشتن موتور و اندکپ است. پس این دو قطعه به صفحه تکیه داده و در صورت نبود صفحه پلیت در کرکره برقی، عملکرد موتور با مشکل مواجه خواهد شد.
●مدل های مختلفی دارد. صفحه پلیت در دو مدل ساده و شیاردار تولید می شود که رایج ترین نوع آن، شیار دار است. زیرا شیارهای موجود در سطح آن، سبب تنظیم پایه ها می شود.
●در صورتیکه صفحه پلیت وزن و ضخامت بیشتری داشته باشد، از امنیت بیشتری برخوردار خواهد بود. در نتیجه سبب افزایش امنیت موتور می شود.
●صفحه پلیت های لبه دار بایستی در بخش داخلی موتور نصب شوند و امکان نصب آنها در خارج از موتور، وجود ندارد.
●این قطعه وظایفی مانند نگه داشتن موتور، تحمل وزن آن، نگه داشتن اندکپ و بلبرینگ کرکره برقی را بر عهده دارد.
●به دلیل اینکه در ساخت کرکره برقی از موتورهای مختلفی استفاده می شود، صفحه پلیت به کار رفته برای هر یک از آنها نیز بایستی متفاوت باشد. زیرا استفاده از آن برای تمامی موتورها امکانپذیر نیست.



نحوه نصب صفحه پلیت بر روی کرکره برقی:


۲ عدد صفحه پلیت برای نصب هر کرکره برقی لازم است. قبل از نصب پروفیل و ریل ها، صفحه پلیت را روی زمین آماده نمایید. سپس برای اینکه جوش کاریتان به صورت عمودی نباشد، همه را یکجا با هم نصب کنید. زیرا جوش کاری به صورت عمدی، کاری دشوار است و کاربرد جوش عمودی فقط در موارد خاص می باشد.


بنابراین برای نصب صفحه پلیت، آن را بر روی پروفیل جوش دهید. پس از آن ریل را بر روی پروفیل پیچ نموده و به دیوار نصب کنید. سپس نوبت به نصب شفت می رسد. صفحه پلیت دارای شیارهایی برای نصب پایه های موتور و اندکپ وجود دارد. شفت را بالا برده و با استفاده از پیچ و مهره به پلیت نصب کنید.

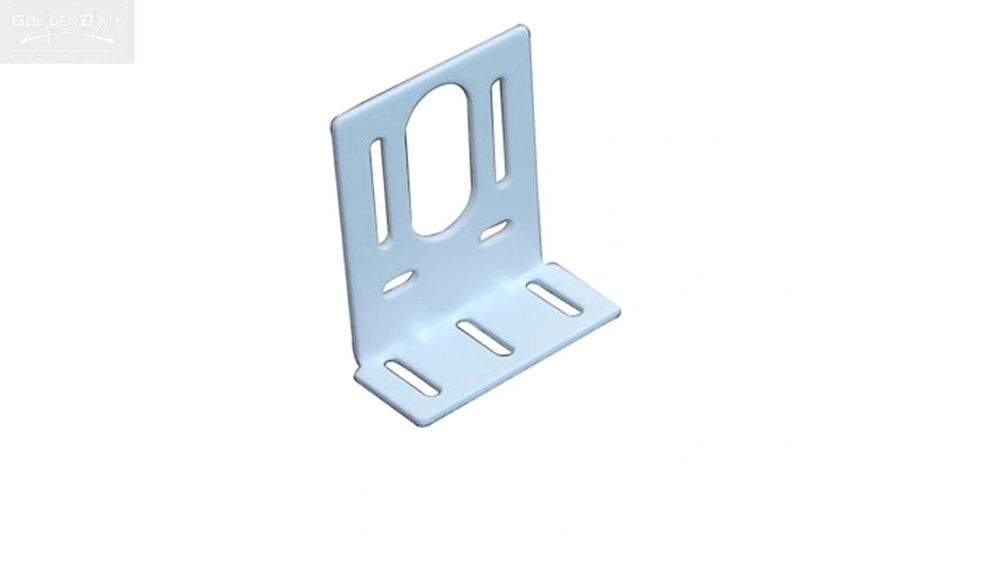

نحوه نصب صفحه پلیت



ویژگی های صفحه پلیت کرکره برقی چیست؟

نگه داشتن موتور و اندکپ

همان طور که اشاره کردیم مهم ترین وظیفه این صفحه نگه داشتن موتور و در نهایت وزن کرکره برقی است. موتور و اندکپ دو قطعه از کرکره برقی محسوب می شوند که به این صفحه تکیه می دهند و در صورتی که این قطعه در کرکره برقی وجود نداشته باشد موتور نمی تواند عملکرد صحیحی از خود نشان دهد.

سازگار با انواع موتور

موتورهای مختلفی برای نصب در کرکره برقی وجود دارند. که می توان از موتورهای سانترال , توبلار و ساید نام برد. معمولا از موتورهای سانترال استقبال زیادی در ایران نمی شود اما موتورهای توبلار و ساید بیشترین کاربرد را دارند. اماکنی مانند خانه های مسکونی و پارکینگ های شخصی که نیاز به درب هایی با ابعاد بزرگ و سنگین ندارند می توانند از موتورهای توبلار استفاده کنند. زیرا تردد در این مکان ها زیاد نیست و قدرت موتور توبلار برای آن مناسب می باشد. اگر از موتورهای ساید در کارخانجات , مجتمع عای عمومی و تفریحی استفاده می شود. زیرا موتورهای ساید را به نام موتورهای صنعتی می شناسند و قدرت بالا , عمر طولانی , حداقل صدا و سرعت بیشتر را می توان از مشخصه های آن دانست. صفحه پلیت کرکره برقی برای هر کدام از موتورها باید به صورت جداگانه تهیه شود زیرا نمی توان از یک صفحه پلیت در تمام کرکره های برقی استفاده کرد.



صفحه پلیت کرکره برقی برای موتور توبلار

صفحه پلیت کرکره برقی برای موتور توبلار کمی کوچک تر است نسبت به صفحه پلیت کرکره برقی برای موتور ساید است و به همین دلیل از مقاومت کمتری نسبت به آن برخوردار است، همانطور که در مقاله موتور کرکره برقی اشاره کرده ایم موتور کرکره برقی توبلار برای مصارف کوچک به کار گرفته می شود، به همین دلیل نباید از صفحه پلیت کرکره برقی برای موتور توبلار به  جای صفحه پلیت کرکره برقی برای موتور ساید استفاده کرد.

نتیجه گیری


صفحه پلیت یکی از اجزای اساسی کرکره برقی است. علاوه بر این، در صنعت نیز کاربردهای بسیار مهمی دارد. هر چه که صفحه پلیت به کار رفته در کرکره برقی دارای کیفیت بالایی باشد، عملکرد سایر قطعات کرکره نیز بهتر خواهد بود. قطعاتی مانند شفت، بلبرینگ، اندکپ و… توسط این قطعه، نگه داشته شده و درواقع نقش تکیه گاه را برای آن ها ایفا می کند. همچنین صفحه پلیت بر روی قوطی های دو طرف کار در قسمت بالای کرکره برقی جوش داده شده و با نگه داشتن وزن موتور، لوله و تیغه سبب راه اندازی درب می شود.


از دیگر موارد مهم ضخامت بالای صفحه است. در غیر اینصورت، با تغییر حالت صفحه پلیت؛ رل کرکره نیز دچار تغییر حالت می گردد. در این مقاله سعی نمودیم شما را با صفحه پلیت کرکره برقی آشنا نموده و اطلاعات کافی در این زمینه را ارائه دهیم. در صورتی که به دریافت مشاوره در مورد صفحه پلیت نیاز دارید، میتوانید با کارشناسان سایت اسمارتکو در تماس باشید و راهنمایی های لازم را کسب کنید.
