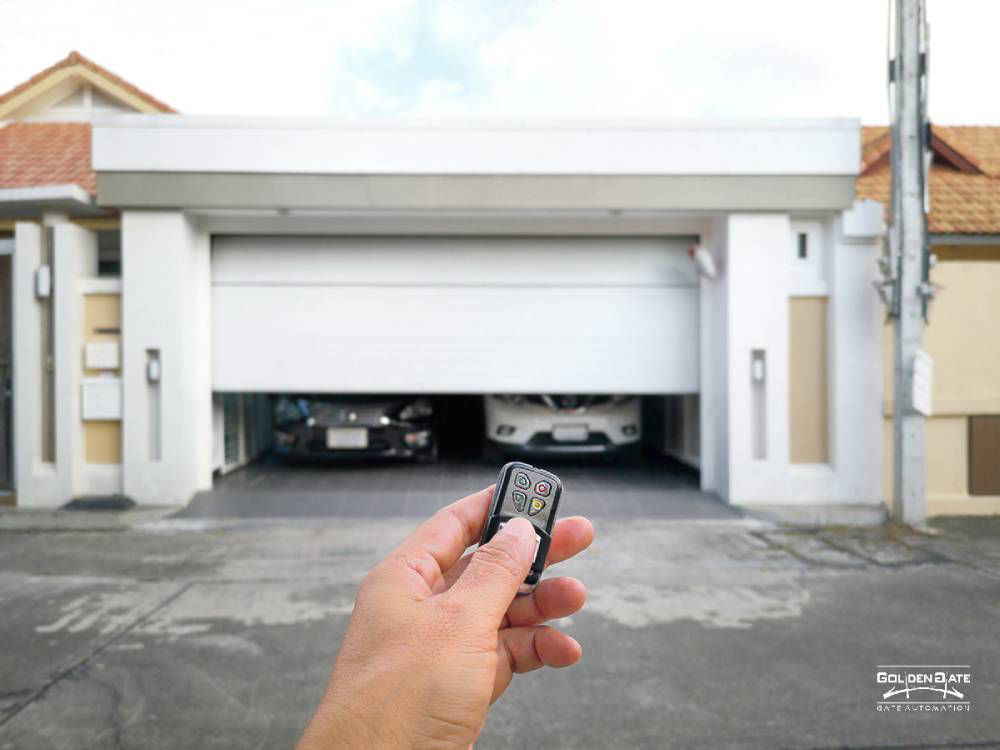

تنظیم جک اتوماتیک درب پارکینگ

تنظیم جک درب پارکینگ شامل هماهنگی چند جزء جک پارکینگی با یکدیگر می‌شود که در مجموع عملکرد اصلی جک درب پارکینگ را تشکیل می‌دهند. امروزه درب اتوماتیک پارکینگ، آسایش و امنیت را برای افراد فراهم نموده است. تنظیم جک درب ورودی پارکینگ نیز یکی از کارهای مهم است. جک درب پارکینگ، بر روی درب پارکینگ نصب شده و وظیفه باز و بسته شدن اتوماتیکی آن را بر عهده دارد. نحوه تنظیم جک درب پارکینگ نیز به نوع درب بستگی دارد و بر حسب اینکه ریلی، برقی، بازویی، هیدرولیکی، کرکره ای و… باشد، متفاوت خواهد بود.

در این مقاله از سایت اسمارتکو قصد داریم به آموزش تنظیم جک اتوماتیک درب پارکینگ، تنظیم زمان بسته شدن درب، تنظیم برد جک و… بپردازیم. پس تا پایان مطالب، همراه ما باشید.

جک اتوماتیک درب پارکینگ چیست؟

نام دیگر جک اتوماتیک درب پارکینگ، جک برقی، جک درب ریموت کنترلی و… می باشد. به طور کلی، جک اتوماتیک درب پارکینگ، وظیفه باز و بسته شدن درب ورودی را به صورت اتوماتیک و با فشردن یک دکمه بر عهده دارد که سبب ایجاد راحتی و امنیت برای افراد می‌شود. بنابراین یکی از موضوعات مهم درب اتوماتیک پارکینگ، جک می‌باشد که انواع مختلفی از این قطعه وجود دارد. وزن درب، عرض آن، میزان تردد و… از جمله عوامل تاثیرگذار بر نوع جک به کار رفته در هر یک از درب های اتوماتیک است.

جک اتوماتیک درب پارکینگ چیست؟

جک بازویی پارکینگی قابلیت نصب بر روی درب‌های بزرگ تک لنگه یا دو لنگه را دارد و وظیفه حرکت درب به‌صورت خودکار، بر عهده آن است. به بیان ساده‌تر، باز و بسته شدن درب، ناشی از فشار این جک‌ها بر روی آن خواهد بود. در این درب‌ها، نیروی الکتریکی تولیدشده در مرکز فرمان، انرژی لازم برای حرکت آن‌ها را فراهم می‌کند.

اجزای تشکیل دهنده جک درب اتوماتیک پارکینگ

جک اتوماتیک درب پارکینگ، از اجزای مختلفی تشکیل شده است که در ذیل به معرفی مهمترین آنها می پردازیم:

• جک بازویی: این قطعه، نیروی الکتریکی به مکانیکی یا هیدرولیکی را منتقل می کند.


• ریموت کنترل: وسیله ارتباطی کاربر با مرکز کنترل، ریموت کنترل می باشد که غالبا در هر پکیج، دو ریموت وجود دارد.


• چشمی: این قطعه نیز مجهز به سیستم مادون قرمز است و در صورت قرار گرفتن مانع در مقابل چشمی، مانع باز و بسته شدن درب می‌شود.


• مرکز فرمان: همانطور که از نام این بخش مشخص است، برای باز و بسته شدن و توقف جک ها فرمان صادر می کند. همچنین رابط بین ریموت کنترل و جک پارکینگ محسوب می‌شود.


• فلاشر: با علائم و آلارم های هشداردهنده مختلف، پیام مرکز فرمان را نشان می دهد. مانند چشمک زدن که نشانگر پیامی از مرکز فرمان است.

تنظیم زمان بسته شدن درب پارکینگ

یکی از مهمترین بخش های هر خانه ای، درب پارکینگ است و اطمینان از عملکرد این قسمت، یکی از مهمترین اصول محسوب می‌شود. برای ورود و خروج راحت، لازم است تا گیت پارکینگ اتوماتیک خود را به نحوه درستی پیکربندی کنید. تنظیم درست و دقیق تایمر در بالا و پایین بردن درب پارکینگ، سبب می‌شود تا درب در هنگام عبور و مرور به صورت ناگهانی متوقف نشود. در نتیجه از ورود آسیب به شما، دیگر اعضای خانواده و خودرو جلوگیری می‌کند.

روش تنظیم جک اتوماتیک درب پارکینگ

در این بخش از مقاله، به آموزش چگونگی جک پارکینگی اتوماتیک درب پارکینگ می پردازیم. به طور معمول، تایمر جک پارکینگ به دو روش تنظیم می گردد:

در روش اول، بایستی دکمه زمان بر روی مدار کنترل درب پارکینگ را به مدت چند ثانیه فشار دهید و نگه دارید. با این کار، نشانگر چشمک میزند. سپس دکمه D را فشار داده و تایمر شروع به ضبط کردن می کند. با اتمام زمان مورد نظر، مجدد دکمه D را فشار دهید. با این کار و همزمان با زمان مورد نظر، باز و بسته شدن درب ثبت می‌شود. پس زمان ثبت شده توسط سیستم برابر با فاصله زمانی بین اولین فشار دکمه D تا فشار دوم است.

در روش دوم، دیپ سوئیچ را به کار می برید. در عمق مدار کنترل، سه کلید وجود دارد. این کلیدها در فعال یا غیر فعال نمودن تایمر اتوماتیک راست چپ موتور، برقراری ارتباط بین درب پارکینگ و ریموت کنترل کاربرد دارند. بنابراین برای روشن نمودن تایمر، کلید برق خودکار را بر روی حالت ok قرار دهید. برای خاموش کردن تایمر نیز برعکس این حالت عمل کنید و سوئیچ را در حالت off قرار دهید.

موتور جک بازویی چگونه کار می‌کند

موتور جک پارکینگی بازویی از یک جعبه با یک موتور دنده الکتریکی داخلی و کنترل‌ های الکترونیکی برخوردار می باشد  که روی شفت دروازه نصب شده اند  و از یک بازوی لولایی برخوردار بوده که به درب برقی اتصال می یابد.وقتی  که درب بازکن برقی فعال می گردد، بازوی مفصلی به آرامی می چرخد و درب را باز می کند یا برعکس فشار می آورد تا بسته شود.موتور های جک‌های برقی بازویی معمولاً از یک کلید محدود برای تنظیم موقعیت باز و بسته شدن دروازه بدون نیاز به توقف قوی برخوردا رم می‌باشند. جک دروازه را بسته نگه می دارد و به طور موثری نیاز به قفل برقی را در بیشتر موارد برطرف می‌کند.

تنظیم برد جک پارکینگ

یکی از قطعات پیچیده و مهم درب اتوماتیک، برد جک است. این بخش به سایر قسمت ها، فرمان صادر کرده و قطعات و اجزای دیگر بر روی آن نصب می شوند. ابتدا لازم است بدانید که برد جک پارکینگ از اجزا و قطعات مختلفی تشکیل می‌شود. از جمله مهمترین این قطعات شامل برد اصلی، لامپ های ال ای دی، صفحه نمایشگر، فیوز سوئیچ، ترانس تغذیه، کارت رادیویی و… می‌شود.

نحوه تنظیم برد جک پارکینگ

تنظیم برد جک پارکینگی به نوع و مدل جک بستگی دارد و بر این اساس، با روش های مختلفی انجام می‌شود. در ذیل به آموزش نحوه تنظیم جک های مختلف می پردازیم.

جک 220 ولت با برد دیجیتالی جدید: برد دیجیتالی جدید، چندین سال است که وارد بازار شده و جایگزین بردهای قدیمی شده است. طراحی این نوع از بردها، به گونه ای می باشد که با تنظیم برنامه ارائه شده به آنها؛ عملیات را انجام می دهند. درنتیجه میتوانند تایم حرکت جک رو، جک زیر و هر یک از لنگه ها را تنظیم نمایند. برای مثال، می‌توان برنامه برد جک را به نحوی تنظیم نمود که درب به صورت اتوماتیک چند ثانیه بعد از عبور سنسور از خود؛ بسته شود. یا اگر پس از باز شدن چیزی از جلوی چشمی رد عبور نکند، بعد از گذشت یک دقیقه خودش بسته شود. همچنین زمان بسته شدن نیز با تنظیم دور آهسته آن، قبل از رسیدن به انتهای درب توقف کوتاهی می کند تا درب بطور محکم بسته نشود.

جک ۲۲۰ ولت با برد قدیمی: با استفاده از زمان بندی برنامه ای که برای دستگاه فراهم می‌شود، اختلاف دو لنگه درب مشخص می‌گردد. در نتیجه زمان حرکت هر یک از آنها برای باز و بسته شدن تنظیم می‌شود. ممکن است تنظیم برخی نیز با دکمه دیگری انجام شود که کمی کار را دشوار می‌کند.

جک ۲۴ ولت با انواع بردها: اغلب این جک‌ها، دارای دکمه ای به نام میکروسوئیچ هستند که باز و بسته شدن درب با آن تنظیم می‌شود. با جابجایی میکروسوئیچ بر روی جک، میتوان جک را به سمت جلو هدایت کرده و با رسیدن آهنربای آن به میکروسوئیچ، آن را قطع می کند. با این کار، باز و بسته شدن درب تنظیم می‌شود. همچنین در جک های 24 ولت با بردهای جدیدتر، زمان باز و بسته شدن با تنظیم برنامه و دادن آن به دستگاه مشخص می‌شود. ولی به طور کلی، دکمه میکروسوئیچ در تنظیم حد باز و بسته شدن نقشی مهم و اساسی بر عهده دارد.

بردهای جدید و مدرن: این نوع از بردها به تنظیمات خودرو متصل می شوند. برای مثال، با نوربالا زدن خودرو، درب باز و بسته می‌شود و به ریموت کنترل نیازی ندارد. یا با تنظیم سیمکارت و زنگ زدن، میتوان درب را باز و بسته نمود. لازم به ذکر است که به دلیل اینکه برد جک تمامی دستورات مانند باز و بسته شدن درب، توقف حرکت و… را صادر می کند؛ تنظیم و تعمیر آن نیز کاری دشوار و تخصصی می باشد. پس از هر گونه اقدام غیر اصولی اجتناب نمایید که موجب خرابی و نقص بیشتری می‌شود.

نکات مهم در خصوص تنظیم جک پارکینگ

از نکات مهم در خصوص جک درب پارکینگ، نحوه نصب و تنظیم آن است. همانطور که در ابتدا نیز بیان نمودیم، تنظیم جک های مدل های مختلف با یکدیگر متفاوت است و به مدل آن اعم از برقی، هیدرولیکی، بازویی، کرکره‌ای، ریلی و… بستگی دارد. همچنین انواع مختلف جک ها دارای شماره بندی هایی هستند که شماره آنها از یک شروع می‌شود. بر اساس شماره جک، میزان تحمل وزن نیز افزایش پیدا می کند. به طور مثال، جک شماره ۱ دارای قدرت تحمل ۸۰ کیلو و جک شماره ۲ دارای قدرت تحمل وزن بین 80 تا 160 کیلو است.

یکی از نکات مهم در تنظیم جک پارکینگ، رعایت این نکته است که بر اساس نوع جک، بایستی فاصله لولای در نسبت به جک کم شود. این کار سبب می‌شود تا هنگام بسته شدن، قدرتش بیشتر شده و سفت‌تر باز شود. اگر جک با لولای درب فاصله بیشتری داشته باشد، در زمان بسته شدن جک قدرت کافی برای بستن درب را نخواهد داشت و درنتیجه درب بسته نمی‌شود.

در جک های دو سرعته، دو عدد پیچ تنظیم درب در بالای جک قرار دارد که به وسیله پیچ گوشتی دو سر تنظیم می‌شود. یکی از پیچ ها سبب تنظیم سرعت و سر دیگر آن، موجب توقف کوتاه درب در انتهای بسته شدن می شوند. تنظیم جک های سه سرعته نیز با استفاده از آچار آلن صورت می گیرد. پیچ ها در تنظیم سرعت، توقف کوتاه درب و تنظیم فشار پشت درب نقش دارند تا درب به طور محکم بسته شود. تنظیم مناسب جک درب پارکینگ همراه با عیب یابی و تعمیر هر یک از موارد مذکور، تنها تخصص کارشناسان و متخصصین در این زمینه است. پس بدون آگاهی اقدامی را انجام ندهید تا فرآیند تنظیم جک درب پارکینگ با اختلال مواجه نشود.

• نصب جک کاری تخصصی بوده که می بایست توسط کارشناس مربوطه صورت گیرد.


• محل نصب جک باید در محکم‌ترین جای درب که اغلب روی کلاف آن است قرار بگیرد.


• نصب پایه‌های جک به وسیله‌ی جوش‌کاری که مرحله حساسی است و باید با دقت بالایی انجام شود.


• نصب چشمی جک درب پارکینگ که ترجیحا باید در جایی قرار بگیرد که از نفوذ آب باران حفظ شود.


• نصب فلاشر که معمولا باید بیرون از درب باشد.


• بررسی زاویه باز شوندگی درب به کمک دفترچه‌ی راهنمای جک درب پارکینگ


• آماده‌سازی و کنده‌کاری دیوار‌های کنار درب برای نصب جک در صورت لزوم


• نصب مدار کنترل جک که باید دقت شود در مسیر حرکت درب قرار نگیرد.

تنظیم تایم بسته شدن درب با کمک دکمه تایمر

برای تنظیم تایم بسته شدن درب اتوماتیک به این روش، باید به سراغ مدار فرمان بروید. این مدار در واقع بخشی است که عملکرد های مختلف درب اتوماتیک را تنظیم می کند. شما می توانید توسط مدار فرمان فاصله زمانی باز و بسته شدن دو لنگه درب ریموت دار را تنظیم کنید. برای تنظیم زمان بسته شدن درب پارکینگ روی مدار فرمان، باید به سراغ دکمه تایم بروید. این دکمه را برای مدت زمان چند ثانیه نگه دارید.

زمانی که چراغ روی آن روشن شد و شروع به چشمک زدن کرد، دکمه درب را فشار دهید. با این کار دکمه مربوط به تایمر زمان های مورد نظر را ثبت می کند که شما می توانید بعد از مشاهده زمان مورد نظر تان، دکمه درب را مجدداً فشار داده تا زمان مناسب برای بسته شدن درب ریموت دار مورد نظر را در سیستم ثبت کنید. این زمان در واقع فاصله زمانی بین هر دو مرتبه فشار دادن دکمه درب است.

نتیجه گیری

در دنیای امروز، درب اتوماتیک در ایجاد آسایش و امنیت افراد نقش بسیار مهمی ایفا می‌کند و به همین دلیل، روز به روز میزان استفاده و کاربرد آن افزایش پیدا می‌یابد. درب اتوماتیک از قطعات و بخش‌های مختلفی تشکیل یافته است که هر یک از این قطعات، به تنظیمات و تعمیرات تخصصی نیاز دارند. جک درب اتوماتیک پارکینگ نیز از جمله قطعات مهمی و اساسی است که وظیفه بسیار مهمی در باز و بسته شدن درب اتوماتیک برعهده دارد.

در این مقاله سعی نمودیم به آموزش نحوه تنظیم جک درب اتوماتیک بپردازیم ولی توصیه می‌کنیم که این کار را با کمک و مشاوره متخصصین ماهر انجام دهید.
